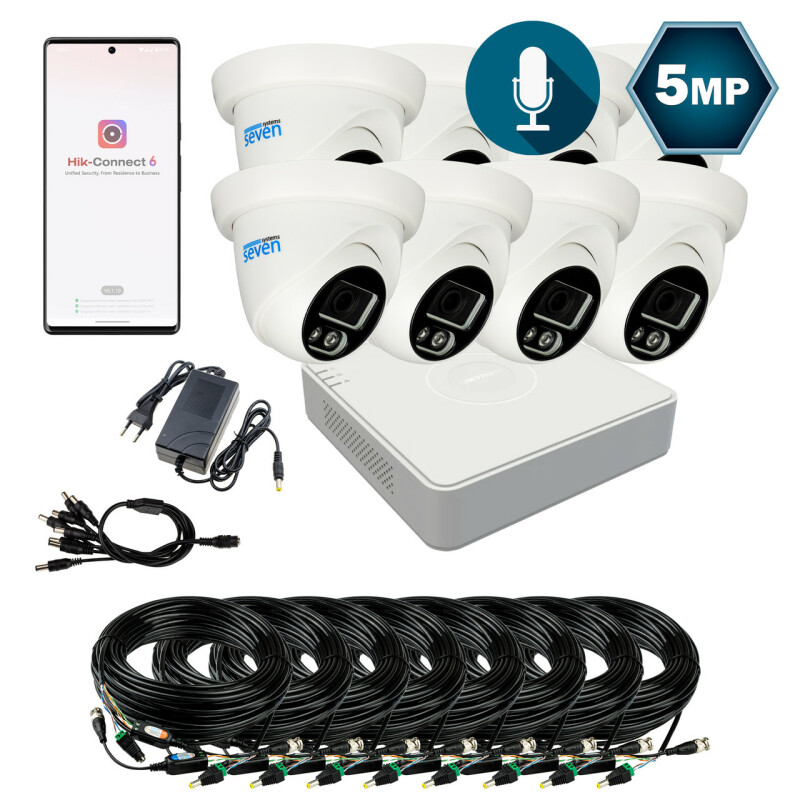

Застосування комплекту відеонагляду Hikvision HK-7118OW-5MP
Комплект зовнішнього спостереження SEVEN HK-7118OW-5MP є універсальним і може бути застосований для найрізноманітніших завдань відеоспостереження. За допомогою готового комплекту відеоспостереження можна значно підвищити безпеку як житлових приміщень, так і комерційних або промислових об'єктів. Камери, що входять до складу комплекту є всепогодними та можуть бути встановленими як на вулиці, так і всередині приміщення. Камери відеоспостереження мають вбудований активний мікрофон із підсилювачем, що дозволяє записувати відео з відмінним та деталізованим звуком.
В комплект відеоспостереження входить 8-ми канальний аналоговий Turbo HD відеореєстратор Hikvision iDS-7108HQHI-M1/S, до якого можна підключити 8 внутрішніх або зовнішніх мультиформатних камери та чотири IP відеокамери. Цей реєстратор також дасть змогу з часом замінити всі камери на IP.
Комплект Hikvision HK-7118OW-5MP готовий для самостійної установки, так як включає в себе всі необхідні компоненти для створення повноцінної системи відеоспостереження. Жорсткий диск для відеоспостереження вибирається, виходячи з необхідної кількості днів зберігання відеозапису та купується окремо. Також можна в будь-який момент встановити додаткові відеокамери або замінити їх на більш підходящі під конкретну задачу.

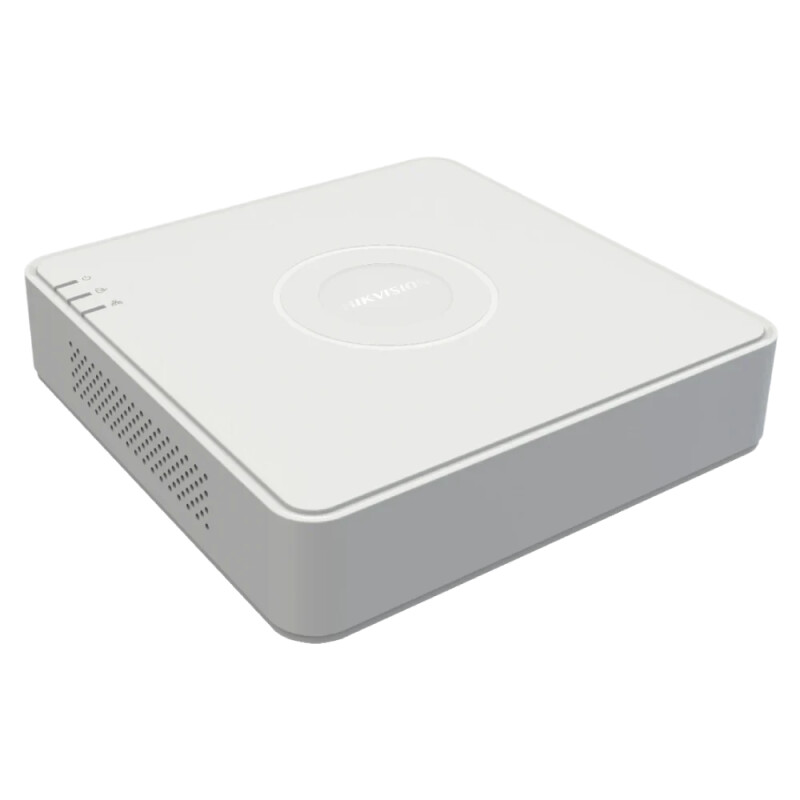

Серцем системи відеоспостереження у цьому комплекті є відеореєстратор Hikvision iDS-7108HQHI-M1/S, який може підключити до 8 мультиформатних камер та 4 IP-відеокамери.
Реєстратор забезпечує запис з камер у високій якості 4 Мп зі звуком (передача звуку через коаксіальний кабель в режимі TVI) як постійно, так і при виявленні руху в кадрі. Функція Motion Detection 2.0 дозволяє відеореєстратору класифікувати людей та транспортні засоби, що значно зменшує кількість помилкових спрацювань, викликаних об'єктами, такими як листя, та економить дисковий простір на накопичувачу.
До відеореєстратора можна підключити монітор для перегляду живого відео та архіву записів з камер безпосередньо на ньому. У такому разі управління відеореєстратором відбувається через його інтерфейс з допомогою миші, що поставляється в комплекті. При підключенні ж відеореєстратора до мережі інтернет можна керувати ним з будь-якої точки планети з допомогою веб-браузера, програми для комп'ютера iVMS4200 або мобільного додатку HikConnect.
Запис відео з 8-ми камер SEVEN MH-7615MА white на жорсткий диск
Відеореєстратор для зберігання записів використовує жорсткий диск ємністю до 10 ТБ. В залежності від обсягу встановленого накопичувача глибина архіву може змінюватися.
Жорсткий диск на 1 ТБ вистачить для зберігання архіву відео з чотирьох камер спостереження при постійному запису близько 7 днів. Запис по детекції руху, як правило, займає в два рази менше дискового простору, тому глибина архіву може досягати до 15 днів. Жорсткий диск для відеоспостереження купується окремо.
Зберегти записи з архіву відеореєстратора можна з допомогою:
Отримати віддалений доступ до комплекту відеоспостереження зі смартфона можливо за допомогою безкоштовного додатка Hik-Connect, доступного для пристроїв на базі платформ iOS і Android. Для підключення до відеореєстратора використовується P2P-з'єднання, завдяки якому не потрібне складне налаштування мережі. Застосунок дає змогу переглядати онлайн відео з камер, історію подій детекції руху та архівне відео з комплекту відеоспостереження. Застосунок дає змогу зберігати відео просто на телефон і змінювати налаштування пристроїв.

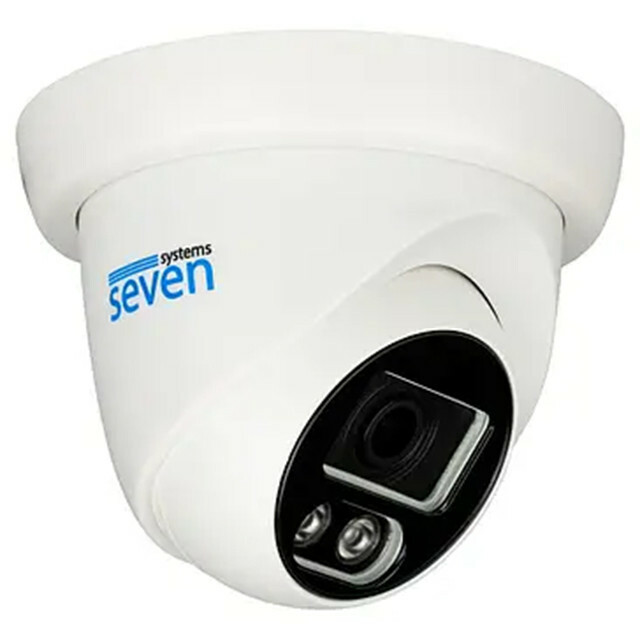

SEVEN MH-7615MA white - це купольна 5-ти мегапіксельна мультиформатна аналогова MHD відеокамера високої роздільної здатності з вбудованим мікрофоном (передача звуку через коаксіальний кабель в режимі TVI) і інфрачервоним підсвічуванням. Камера виконана в металевому антивандальному корпусі білого кольору і захищена від вологи за стандартом IP67. Відеокамеру можна встановлювати на вулиці або всередині приміщення. Підключення камери до відеореєстратора здійснюється коаксіальним кабелем або по витій парі з використанням спеціальних приймачів.
CMOS матриця камери SEVEN MH-7615MA whiteMHD-відеокамера побудована на базі 5-ти мегапіксельною CMOS матриці з фізичним розміром 1/2,5". Збільшення розміру сенсора дозволило досягти чутливості в кольоровому режимі, що дорівнює 0,005 Lux.
Співвідношення сторін матриці - 4:3, що дозволяє отримати більше інформації по вертикалі на відміну від поширених 16:9.
Камера відеоспостереження SEVEN MH-7615MA white оснащена ширококутним об'єктивом з фіксованою фокусною відстанню f=2.8 мм і світлосилою F1.6. За рахунок використання такого рішення в зв'язці з матрицьою збільшеного розміру, відеокамера отримала розширені кути огляду.
Кути огляду камери становлять:
В якості інфрачервоного підсвічування використана ефективне SMART підсвічування, яке дозволяє рівномірно підсвітити простір перед камерою на відстані до 25 метрів в умовах повної темряви. Перехід камери в нічний чорно-білий режим і включення ІК підсвічування відбувається автоматично, завдяки вбудованому датчику освітленості. Підсвічування є адаптивним і змінює свою інтенсивність в залежності від наближення об'єкта спостереження до камери, що дає завжди інформативну нічну зйомку і виключає засвічення камери.
SEVEN MH-7615MA white - це MHD камера відеоспостереження, в яку вбудований активний мікрофон з підсилювачем, що дозволяє записувати відео з відмінним і деталізованим звуком. Трансляція звуку підтримується у режимі TVI і вимагає сумісного відеореєстратора.

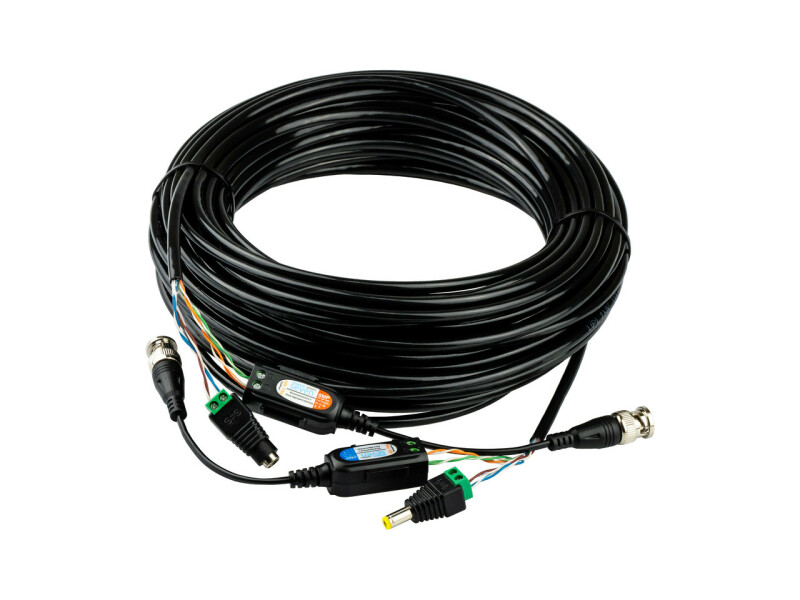

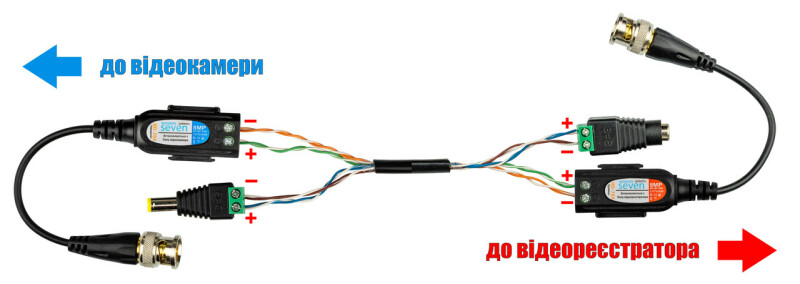

Для під'єднання камер SEVEN до відеореєстратора Hikvision в комплекті передбачено кабель кручена пара з розрахунку 20 м на кожну камеру та комплекти роз'ємів живлення і спеціальних прийомопередавачів. Для зручності користувач може самостійно визначати довжину кожного кабелю для під'єднання відеокамери з огляду на особливості його об'єкта. На кабелі з боку відеокамери монтується прийомопередавач і роз'єм живлення "тато", а з боку відеореєстратора - прийомопередавач і роз'єм живлення "мама". За допомогою такого кабелю до відеокамери під'єднують BNC роз'єм прийомопередавача для передавання відео та конектор живлення "тато" для подачі на камеру живлення 12В. Другий кінець кабелю під'єднується роз'ємом BNC до відеореєстратора і роз'ємом живлення "мама" до блоку живлення. Досить просто під'єднати камеру до живлення і відеореєстратора, після чого він визначить камеру і покаже з неї зображення.

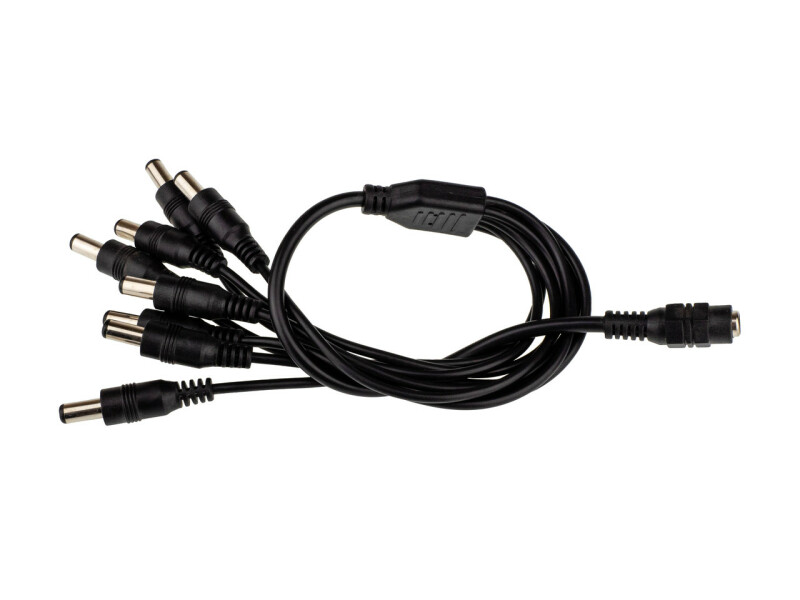

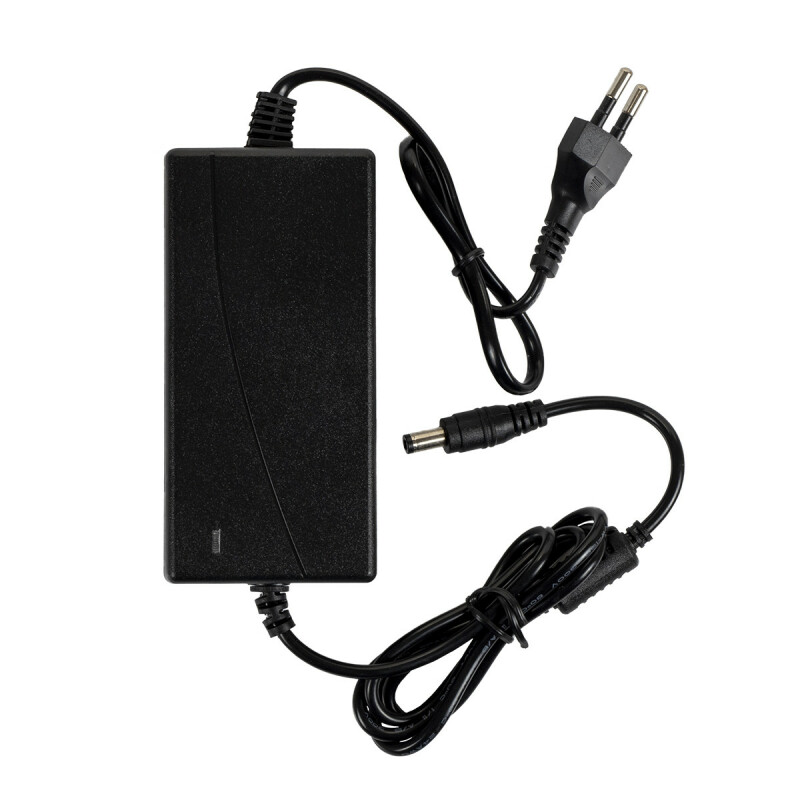

Живлення комплекту відеоспостереження на 8 камер Hikvision HK-7118OW-5MPДля живлення комплекту відеоспостереження Hikvision HK-7118OW-5MP передбачено два блоки живлення і розгалужувач живлення SEVEN C-748. Відеореєстратор використовує свій блок живлення. Камери за допомогою розгалужувача підключаються до блоку живлення 12В 5А SEVEN PS-762.
Всю систему також можна живити і від блоку безперебійного живлення з напругою 12В. Таким чином в разі повного відключення електрики система продовжить свою роботу.
