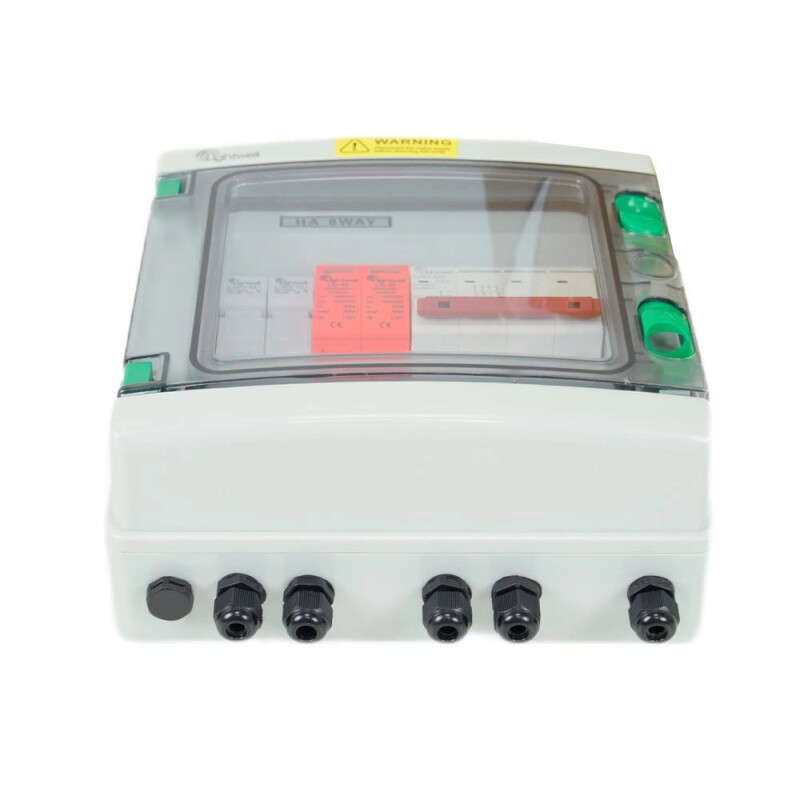

Розподільний щит у зборі із захистом від блискавки LQX1/1DC1000VB1-1532-PG призначений для підключення одного ланцюга (PV string) сонячних панелей (до 15 A) до інвертора.
Комбінатор для сонячних панелей LQX1/1DC1000VB1-1532-PG забезпечує надійну комутацію та захист обладнання від пошкоджень при аварійних режимах у системах постійного струму до 1000V DC. Вбудовані компоненти (автоматичний вимикач, запобіжники, пристрій захисту від перенапруг) гарантують безпеку та стабільну роботу PV-систем.

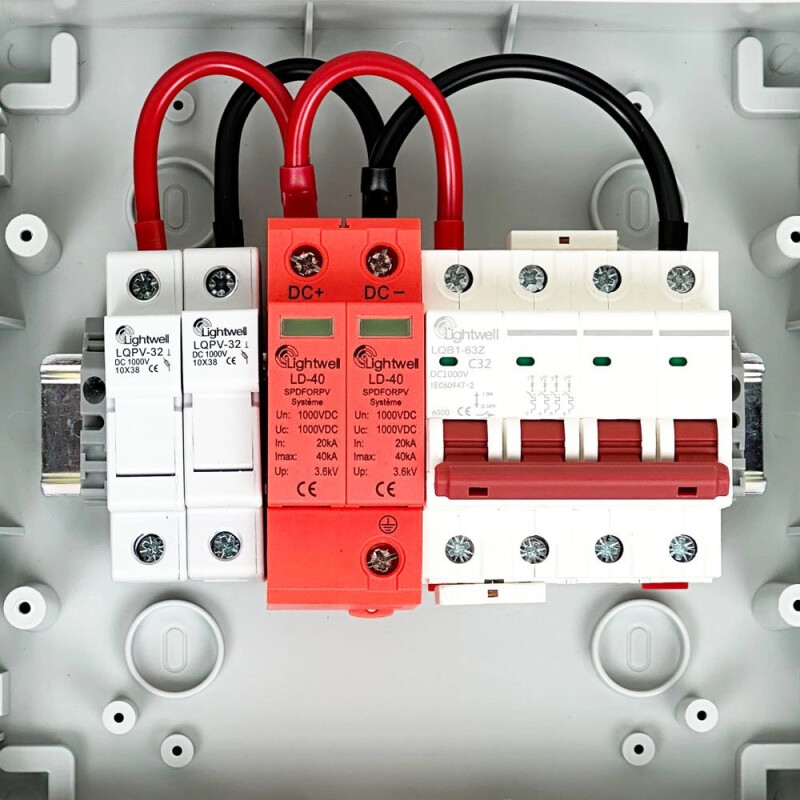

Склад комплекту
- 4-полюсний MCB: автоматичний вимикач постійного струму 1000 В 32 А
- два однополюсні запобіжники постійного струму 1000 В з порогом 15 А
- 2-полюсний SPD: обмежувач перенапруг УЗІП постійного струму 1000 В
- пластиковий бокс IP65
- елементи кріплення боксу для настінної установки
Ключові особливості
- Безпека та стабільність роботи: забезпечує відключення ланцюга при перевантаженні, короткому замиканні або стрибку напруги
- Централізований захист: все обладнання - автомат, запобіжники, захист від перенапруг - зібрано в одному місці, що спрощує монтаж та обслуговування PV-систем
- Корпус класу захисту IP65 підходить для встановлення поза приміщенням, стійкий до впливу вологи та пилу
Технічні характеристики
- Кількість входів/виходів: 1 вхід, 1 вихід
- Максимальна підтримувана напруга: 1000 В DC
- Максимальний струм на вході (один стрінг): 15 А
- Максимальний струм на виході: 32 А
- Захист від перенапруг: SPD клас II, максимальний імпульсний струм до 40 кА
- Діапазон робочих температур: -25~+60°C
- Ступінь захисту корпусу: IP65, підходить для зовнішньої установки
- Кабельні вводи: PG
- Матеріал корпусу: ABS-пластик
- Спосіб встановлення: настінне кріплення
