Camsecurity - магазин сучасних технологій комфорту та безпеки\\Модуль захисту від дронів RF Module (500-600M) 50W JFH з частотою 500-600 МГц і потужністю до 55 Вт

Модуль захисту від дронів RF Module (500-600M) 50W JFH призначено для придушення каналів керування та навігації безпілотних літальних апаратів у діапазоні 500-600 МГц. Забезпечує вихідну потужність до 55 Вт і посилення до 47 дБ при узгодженому навантаженні 50 Ом. Побудований на LDMOS-транзисторах, що забезпечує стабільну роботу і високу ефективність у широкому діапазоні умов. Підтримує роботу як в імпульсному, так і в безперервному режимі з мінімальними спотвореннями вихідного сигналу. Інтегровані ланцюги захисту і контролю забезпечують моніторинг температури, живлення і перевантаження за струмом. Швидка комутація і сумісність з TTL-керуванням дають змогу використовувати модуль у динамічних системах радіоелектронного придушення. Компактний форм-фактор полегшує встановлення в мобільні та стаціонарні комплекси. Корпус потребує зовнішнього охолодження і може бути вбудований у системи з пасивним або активним тепловідведенням. Використовується в системах охорони стратегічних об'єктів, на масових заходах і в рішеннях для захисту приватної території. Забезпечує стійке і спрямоване глушіння каналів зв'язку навіть в умовах складної радіочастотної небезпеки. Застосовується в установках придушення каналів зв'язку та управління БПЛА різного типу.

• Робочий діапазон частот від 500 до 600 МГц

• Вихідна потужність до 55 Вт під час безперервної роботи

• Типове посилення сигналу становить 47 дБ

• Напруга живлення в діапазоні 24-29.5 В

• Гармоніки при 30 Вт менше -11 дБс

• Паразитні сигнали пригнічені до -65 дБс

• Ланцюги захисту та моніторингу вбудовано в конструкцію

• Підтримка роботи з TTL-управлінням і швидкою комутацією

Робочі параметри:

• Діапазон частот: 500-603 МГц
• Вихідна потужність CW: 49-55 Вт
• Посилення сигналу (типове): 47 дБ
• Рівномірність посилення при PSAT: ±1 дБ
• Вхідна потужність для PSAT: 0 дБм
• Коефіцієнт відбиття (S11): < -10 дБ
• Вихідний імпеданс: 50 Ω

Спектральні характеристики:

• Гармоніки при Pout >30 Вт: < -11 дБс
• Паразитні сигнали при Pout = 30 Вт: < -65 дБс
• IP3 (2 тони @ 20 дБм, Δf = 100 кГц): немає даних

Живлення та керування:

• Робоча напруга: 24-29.5 В
• Типова напруга: 27 В
• Споживаний струм при 30-40 Вт: 3.77 А
• Час перемикання (1 кГц TTL, -2 дБм): 8 мкс
• Роз'єм живлення: A1 - +28 В; A2 - GND (земля)

Граничні електричні параметри:

• Допустиме навантаження VSWR за 30 Вт: ≤1.5
• Допустиме навантаження VSWR при 35 Вт: ≤1.5
• Максимальна температура деградації: 90°C

Конструктивні та експлуатаційні характеристики:

• Робоча температура: -20°C ~ +60°C
• Температура зберігання: -30°C ~ +65°C
• Тип охолодження: зовнішнє (радіатор не входить до комплекту)
• Габарити: 128×35×19 мм
• Маса: <0.15 кг
• RF-вхід: відсутній
• RF-вихід: SMA Female 2.8 мм (тип K)

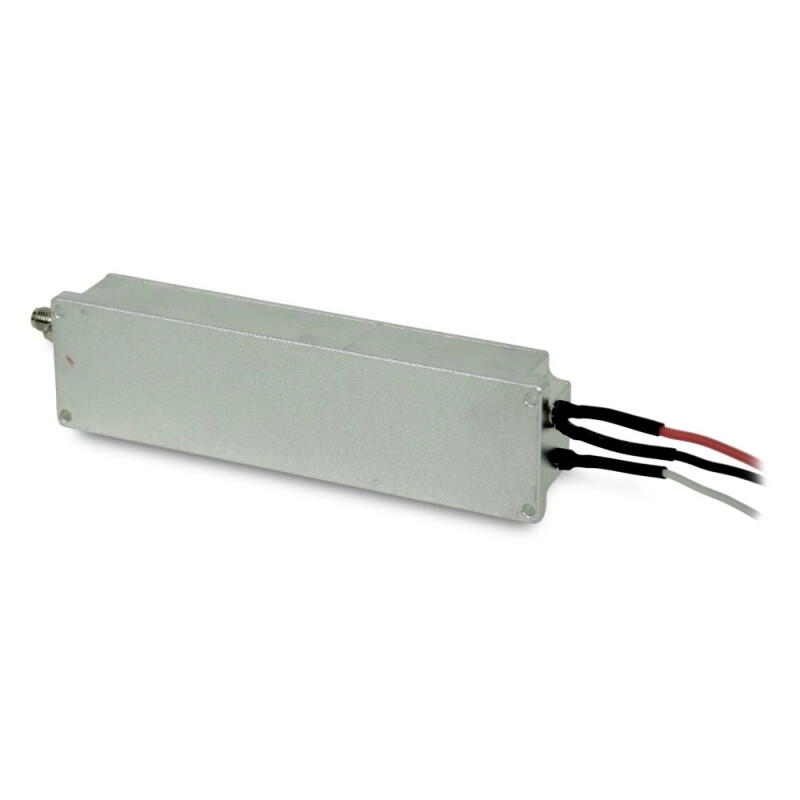

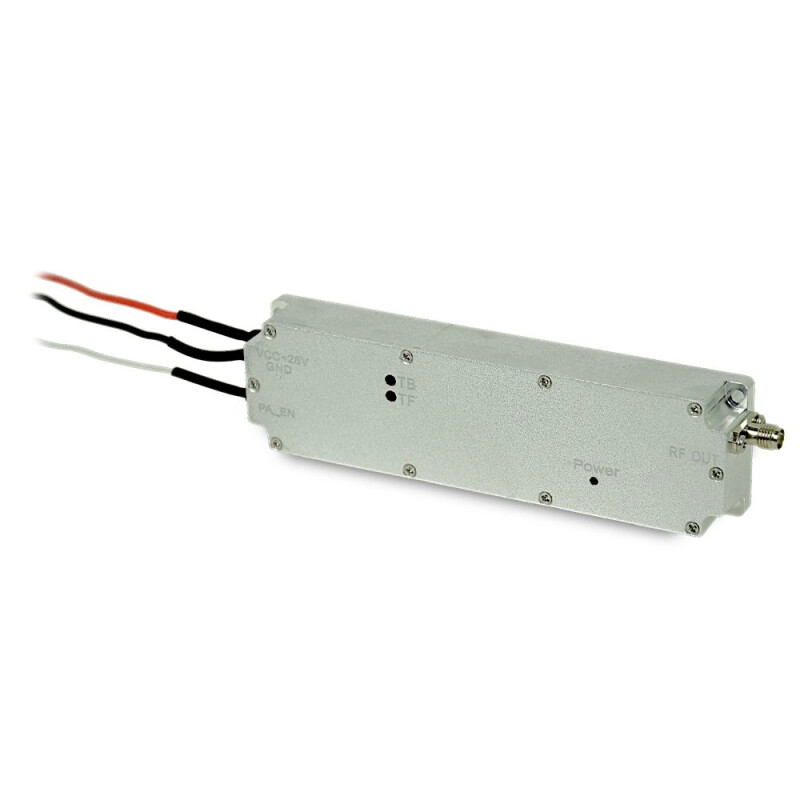

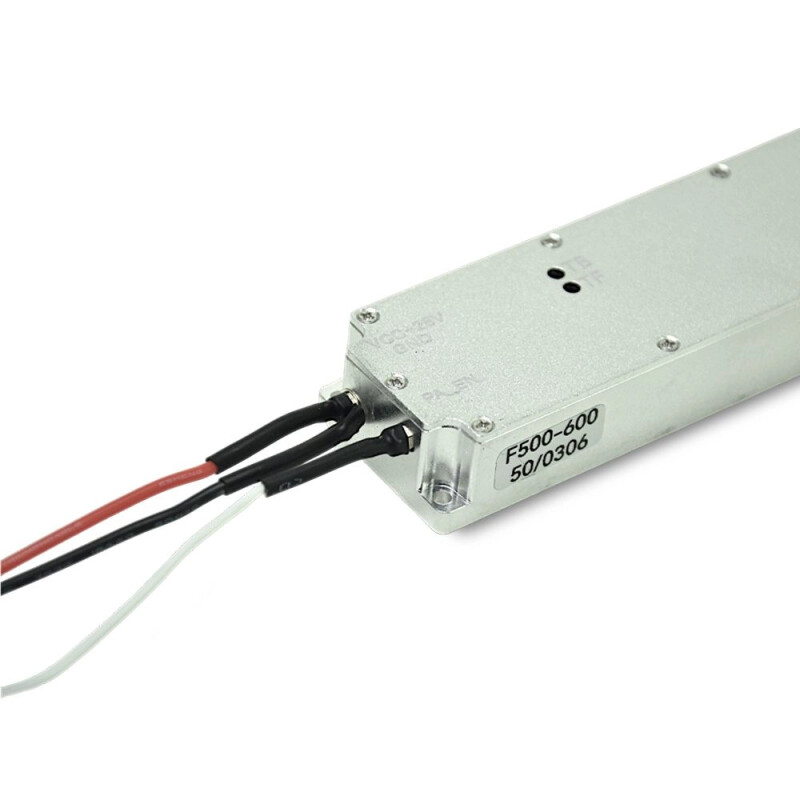

• Модуль RF Module (500-600M) 50W JFH
