Застосування комплекту відеонагляду Dahua DH-4118IW-2MP

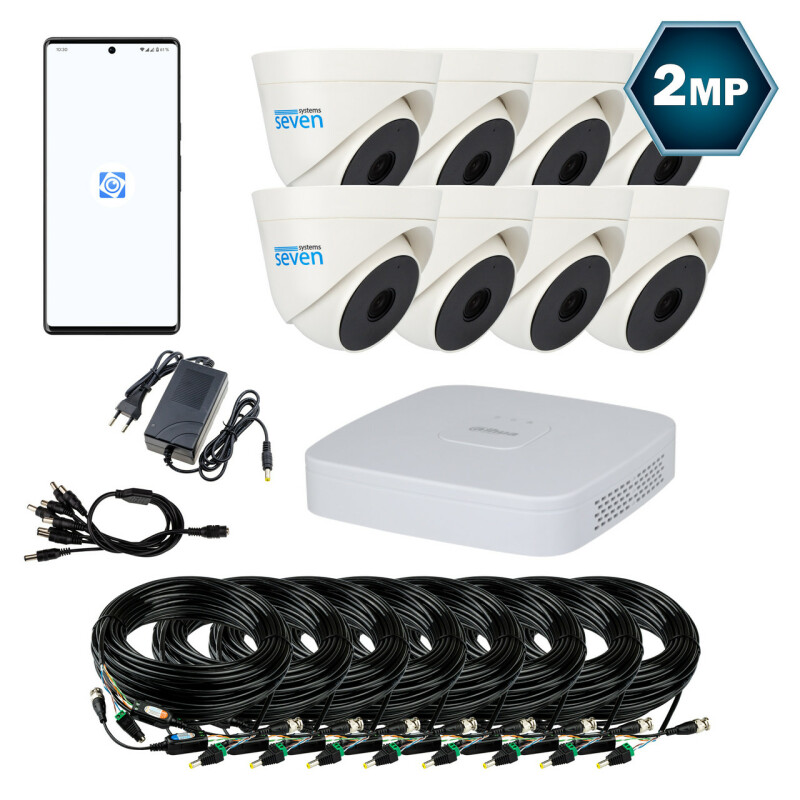

Комплект зовнішнього спостереження Dahua DH-4118IW-2MP є універсальним і може бути застосований для найрізноманітніших завдань відеоспостереження. За допомогою готового комплекту відеоспостереження можна значно підвищити безпеку як житлових приміщень, так і комерційних або промислових об'єктів. Камери, що входять до складу комплекту є всепогодними та можуть бути встановленими як на вулиці, так і всередині приміщення.
В комплект відеоспостереження входить 8-ми канальний аналоговий відеореєстратор Dahua DH-XVR4108C-I, до якого можна підключити 8 внутрішніх або зовнішніх мультиформатні камери та дві IP відеокамери. Цей реєстратор також дасть змогу з часом замінити всі камери на IP.
Комплект Dahua DH-4118IW-2MP готовий для самостійної установки, так як включає в себе всі необхідні компоненти для створення повноцінної системи відеоспостереження. Жорсткий диск для відеоспостереження вибирається, виходячи з необхідної кількості днів зберігання відеозапису та купується окремо. Також можна в будь-який момент встановити додаткові відеокамери або замінити їх на більш підходящі під конкретну задачу.
Серцем системи відеоспостереження у цьому комплекті є відеореєстратор Dahua DH-XVR4104C-I, який може підключити до 8 мультиформатних камер та дві IP-відеокамери.
Реєстратор забезпечує запис з камер у високій якості 2 Мп Lite як постійно, так і при виявленні руху в кадрі. Функція SMD Plus дозволяє відеореєстратору класифікувати людей та транспортні засоби, що значно зменшує кількість помилкових спрацювань, викликаних об'єктами, такими як листя, та економить дисковий простір на накопичувачу.
До відеореєстратора можна підключити монітор для перегляду живого відео та архіву записів з камер безпосередньо на ньому. У такому разі управління відеореєстратором відбувається через його інтерфейс з допомогою миші, що поставляється в комплекті. При підключенні ж відеореєстратора до мережі інтернет можна керувати ним з будь-якої точки планети з допомогою веб-браузера, програми для комп'ютера SmartPSS Lite або мобільного додатку DMSS.
Запис відео з 8-ми камер SEVEN MH-7612 на жорсткий диск
Відеореєстратор для зберігання записів використовує жорсткий диск ємністю до 6 ТБ. В залежності від обсягу встановленого накопичувача глибина архіву може змінюватися.
Жорсткий диск на 1 ТБ вистачить для зберігання архіву відео з чотирьох камер спостереження при постійному запису близько 7 днів. Запис по детекції руху, як правило, займає в два рази менше дискового простору, тому глибина архіву може досягати до 14 днів. Жорсткий диск для відеоспостереження купується окремо.
Зберегти записи з архіву відеореєстратора можна з допомогою:
Отримати віддалений доступ до комплекту відеоспостереження зі смартфона можливо за допомогою безкоштовного додатка DMSS, доступного для пристроїв на базі платформ iOS і Android. Для підключення до відеореєстратора використовується P2P-з'єднання, завдяки якому не потрібне складне налаштування мережі. Застосунок дає змогу переглядати онлайн відео з камер, історію подій детекції руху та архівне відео з комплекту відеоспостереження. Застосунок дає змогу зберігати відео просто на телефон і змінювати налаштування пристроїв.

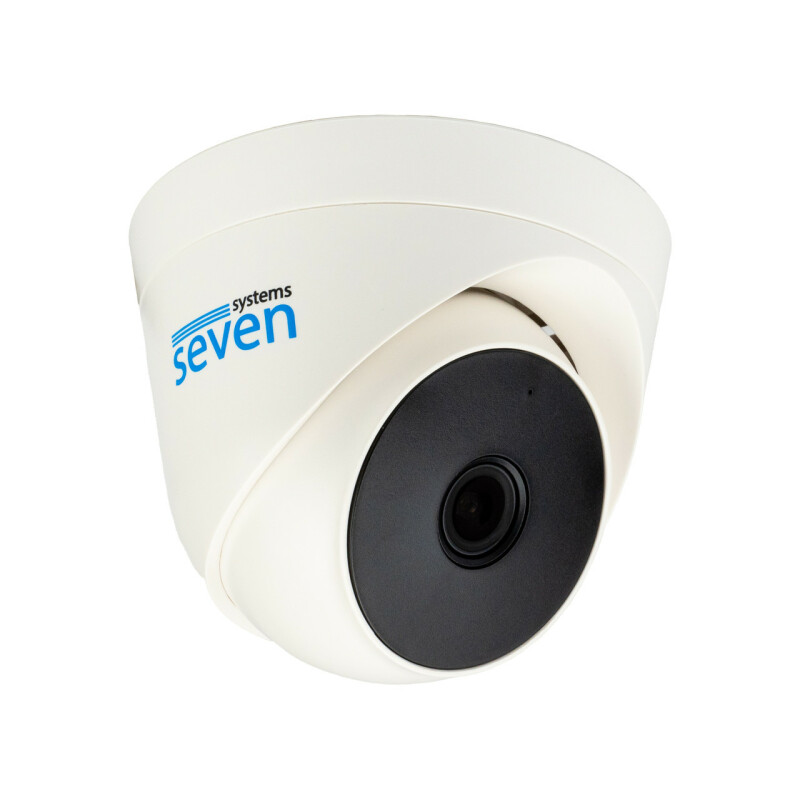

SEVEN MH-7612 - це купольна 2-х мегапіксельна мультиформатна аналогова MHD відеокамера високої роздільної здатності з інфрачервоною підсвіткою. Камера виконана в пластиковому корпусі білого кольору і захищена від вологи за стандартом IP55. Відеокамера призначена для встановлення усередині приміщення. Підключення камери до відеореєстратора здійснюється по витій парі з використанням спеціальних приймачів-передавачів або коаксіальним кабелем.
CMOS матриця камери SEVEN MH-7612MHD-відеокамера побудована на базі 2-х мегапіксельною CMOS матриці з фізичним розміром 1/2,9" і оснащена ширококутним об'єктивом з фіксованою фокусною відстанню f=2.8 мм і світлосилою F1.8. За рахунок використання такого рішення відеокамера отримала розширені кути огляду.
Кути огляду камери становлять:
діагональний - 114°
горизонтальний - 97°
вертикальний - 52°
В якості інфрачервоного підсвічування використана ефективне SMART підсвічування, яке дозволяє рівномірно підсвітити простір перед камерою на відстані до 20 метрів в умовах повної темряви. Перехід камери в нічний чорно-білий режим і включення ІК підсвічування відбувається автоматично, завдяки вбудованому датчику освітленості. Підсвічування є адаптивним і змінює свою інтенсивність в залежності від наближення об'єкта спостереження до камери, що дає завжди інформативну нічну зйомку і виключає засвічення камери.

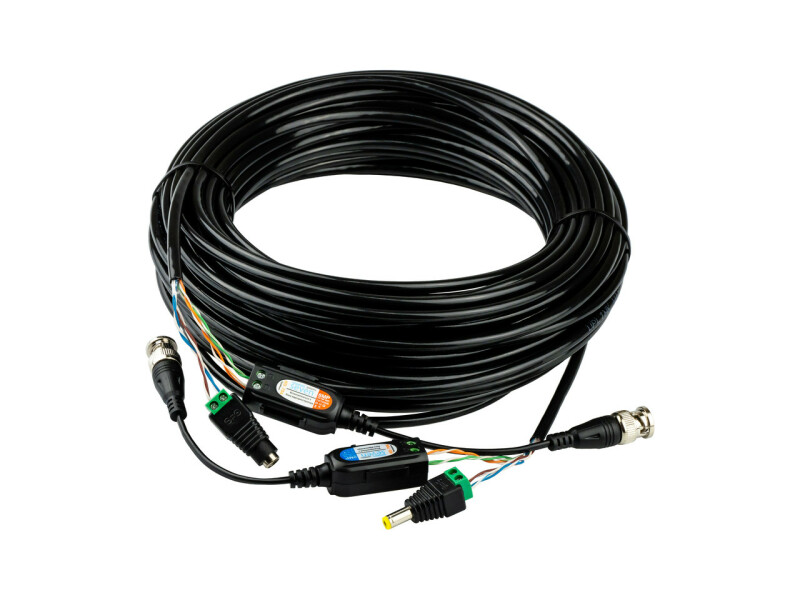

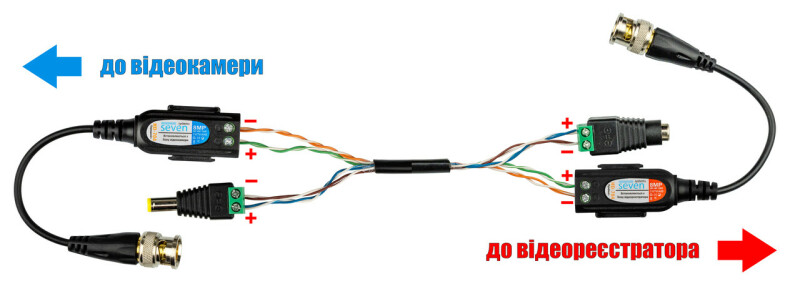

Для під'єднання камер SEVEN до відеореєстратора Dahua в комплекті передбачено кабель кручена пара з розрахунку 20 м на кожну камеру та комплекти роз'ємів живлення і спеціальних прийомопередавачів. Для зручності користувач може самостійно визначати довжину кожного кабелю для під'єднання відеокамери з огляду на особливості його об'єкта. На кабелі з боку відеокамери монтується прийомопередавач і роз'єм живлення "тато", а з боку відеореєстратора - прийомопередавач і роз'єм живлення "мама". За допомогою такого кабелю до відеокамери під'єднують BNC роз'єм прийомопередавача для передавання відео та конектор живлення "тато" для подачі на камеру живлення 12В. Другий кінець кабелю під'єднується роз'ємом BNC до відеореєстратора і роз'ємом живлення "мама" до блоку живлення. Досить просто під'єднати камеру до живлення і відеореєстратора, після чого він визначить камеру і покаже з неї зображення.

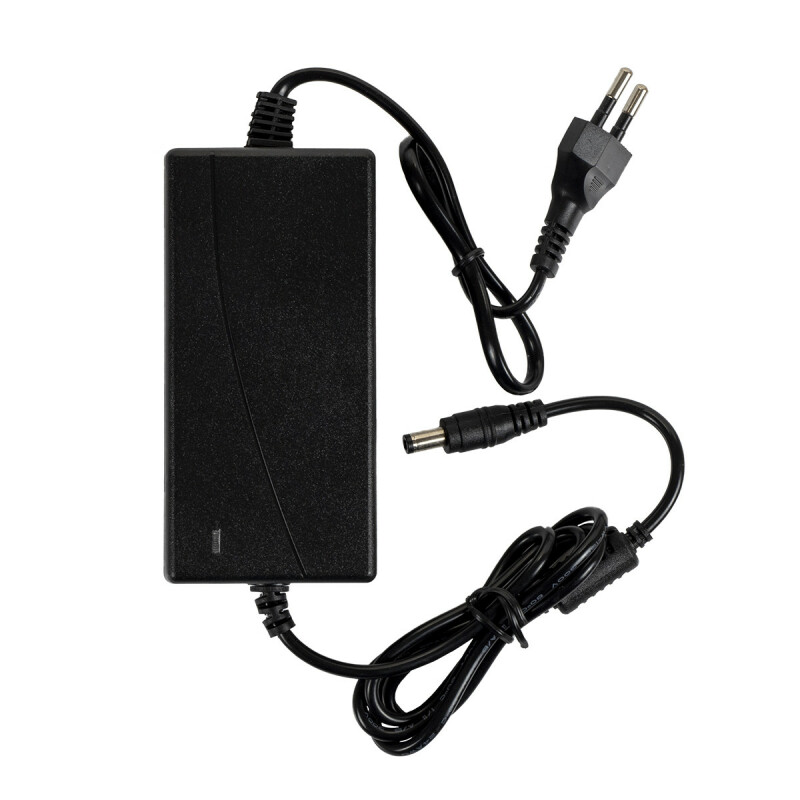

Живлення комплекту відеоспостереження на 8 камер Dahua DH-4118IW-2MPДля живлення комплекту відеоспостереження Dahua DH-4118IW-2MP передбачено два блоки живлення і розгалужувач живлення SEVEN C-748. Відеореєстратор використовує свій блок живлення. Камери за допомогою розгалужувача підключаються до блоку живлення 12В 5А SEVEN PS-762.
Всю систему також можна живити і від блоку безперебійного живлення з напругою 12В. Таким чином в разі повного відключення електрики система продовжить свою роботу.
