Комплект для швидкої зарядки LiFePO4 акумуляторів забезпечує швидке заряджання АКБ без ризику перезарядження. Захищає від перенавантаження, перегріву, глибокого розряду АКБ.
Призначення
Імпульсний блок живлення перетворює змінну напругу мережі в постійну, а підвищуюче-знижуючий перетворювач стабілізує цю напругу в потрібному для LiFePO4 акумулятора діапазоні. Це забезпечує стабільну напругу заряду, незалежно від перепадів в мережі живлення.

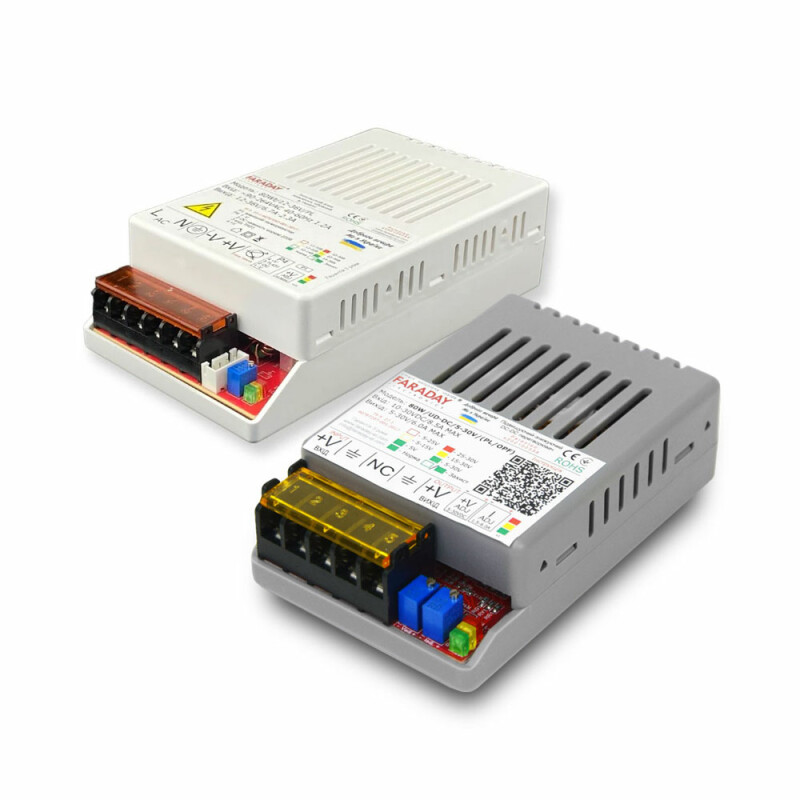

В комплект входить:
1 x Підвищуючий-знижуючий перетворювач Faraday Electronics DC/DC 80W/UD-DC/5-30V
1 x Блок живлення Faraday Electronics 80Wt/12-36V/PL
Для швидкого заряджання LiFePO4 акумуляторів необхідно:
- Зібрати схему згідно із зображенням в інструкції, не підключаючи АКБ (контрольні прилади можуть тимчасово прикладатись до конкретних клем для вимірювань), і відкрити паспорт АКБ для отримання значень струму і напруги для швидкого заряду.
- За допомогою потенціометра на блоці живлення виставити напругу трохи вищу за необхідну для заряду АКБ, наскільки це можливо.
- За допомогою потенціометра «V+» на перетворювачі виставити напругу потрібну для заряду АКБ.
- Підключити АКБ і точно відрегулювати напругу потрібну для заряду АКБ за допомогою потенціометра «V+» на перетворювачі.
- Виставити максимально допустимий струм заряду за допомогою потенціометра «I+» на перетворювачі, якщо він недосяжний, виставити максимально можливий.
- Для процесу заряджання АКБ не потрібні контрольні прилади (їх можна вимкнути), а закінчення заряджання регулюватиметься BMS АКБ.
- АКБ тримати підключеним трохи довше паспортного значення часу швидкого заряджання.
Функціональні особливості блока живлення

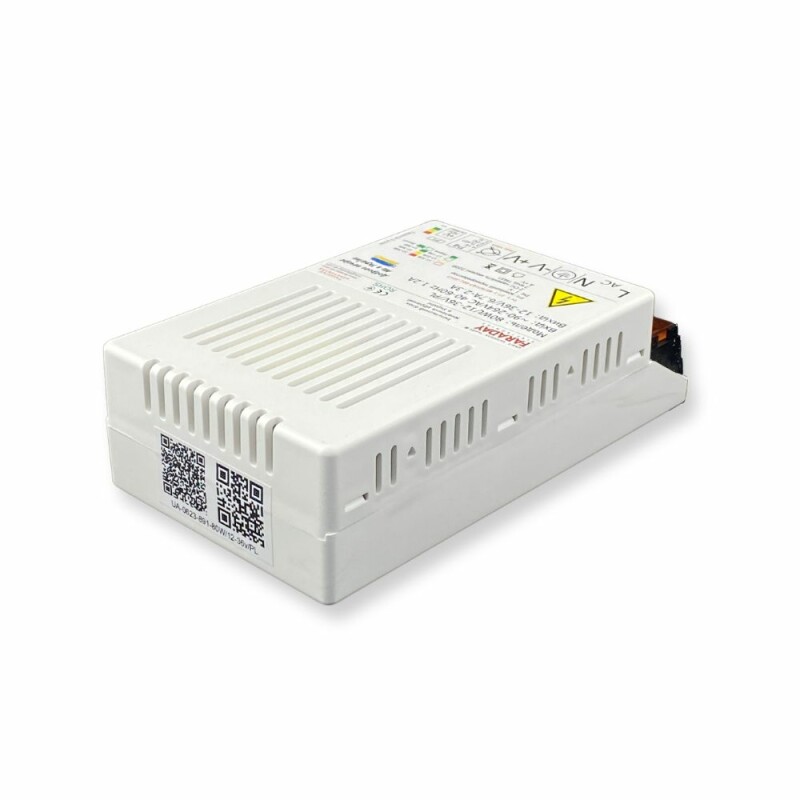

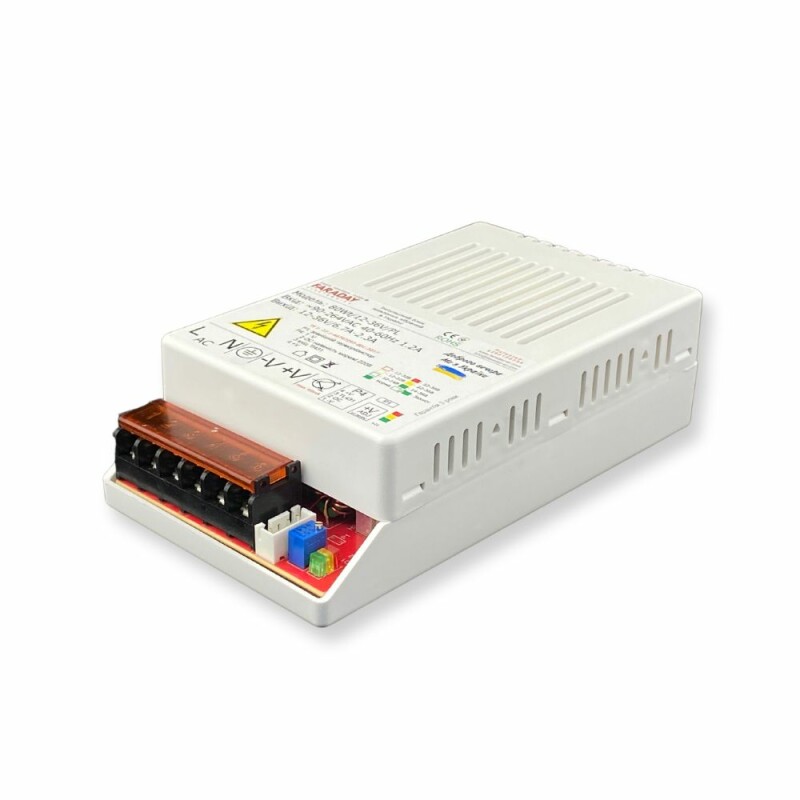

Блок живлення Faraday Electronics 80Wt/12-36V/PL імпульсний, одноканальний.
- багатооборотний резистор для підлаштування
- 100% автоматичний захист виходу
- термостабілізація вихідної напруги
- зовнішнє керування напругою/вимиканням
- можливість кріплення на DIN-рейку (тримач поставляється окремо)
- індикація роботи 3-ма світлодіодами
- інформаційний OC вихід наявності мережі
- високий ККД
Технічні характеристики
Вихід
- вихідна потужність: 80 Вт
- вихідна напруга: 11.8-37.5 В
- номінальний вихідний струм: 6.7 А (12 В), 4 А (24 В), 2.7 А (36 В)
- шум і пульсації: ≤40 мВ
- температурний дрейф: ≤0.5%
- максимальний струм пульсації ОС: 40 мА
Вхід
- вхідна напруга: AC 86-264 В, DC 110-380 В
- ККД первинного джерела: 86% (12 В), 89% (24 В), 90% (36 В)
- стартовий струм: 35 А
- час запуску: менше ніж 500 мс
- частота перетворення: 65-130 кГц
- частота вхідного струму: 47-63 Гц
- потужність холостого ходу: ≤0.4 Вт (12 В), ≤0.6 Вт (24 В), ≤0.9 Вт (36 В)
Час напрацювання на відмову: 150 000 годин
Робоча температура: від -25°C до + 70°C
Корпус: пластиковий<
Розміри: 133 х 76 х 38мм
Функціональні особливості перетворювача
Підвищуючий-знижуючий перетворювач Faraday Electronics DC/DC 80W/UD-DC/5-30V для отримання стабільної напруги в діапазоні DC 4.7-29.5В незалежно від вхідної напруги в діапазоні 10-30V DC.
- вхідна напруга DC 10-30В
- вихідна напруга DC 5-30В
- регулювання вихідного струму 1.5-6А
- індикація вихідної напруги трьома світлодіодами
- 100% автоматичний захист виходу
- вбудований захист від перегріву
- процесорне управління захистом і зарядом АКБ
- заряд будь-якого АКБ з напругою 4.7-29.5В
- два плеча - чотири MOSFET
- підвищуючий-знижуючий контролер
- максимальна вихідна потужність 180W
- захисний діод та запобіжник від переполюсування на вході
Технічні характеристики
Вхід/Вихід
- номінальна вихідна потужність: 80Вт
- вихідна напруга: DC 4.7-29.5В
- вихідна напруга: DC 10-30В
- напруга заряду АКБ: DC 4.7-29.5В
- напруга відключення АКБ: 10В
- вихідний струм: 8.5А
- вихідний струм на навантаження: 1.5-6А
- струм заряду АКБ: 1.5-6А
- рекомендована ємність АКБ: 2-50А/г
- струм підтримки зарядженого АКБ: 20-100мА залежно від типу АКБ
- струм холостого ходу від АКБ: вихід: 5В - 1Вт / 30В - 2Вт
- шум і пульсації: вихід: 5В - 25мВ / 30В - 250мВ
- ККД первинного джерела: 91-99%
Час напрацювання на відмову 150 000 годин, робоча температура від -40°C до +85°C, пластиковий корпус, розміри 84х53х25мм.
